RevitMEP-08机电样板之过滤器的设置
日期:2016-08-13 / 人气:

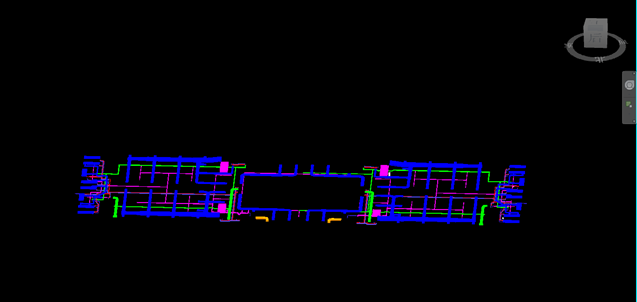

众所周知,Revit中机电建模是最错综复杂的,很容易给我们视觉上带来错觉,那是否有什么简便的方法让我们一眼认出他们的“真面目”呢?不急不急,今天就让小编为各位看官解决这个困扰吧!
第一步,我们先打开之前设置好的综合视图样板,在视图中建立过滤器,具体步骤:先点击选项卡的[视图],再打开功能区的[可见性\图形替换],然后选择过滤器,并将样板自带的过滤器删除。
第二步,在可见性\图形替换中单击[编辑/新建],在随后弹出的[过滤器]中单击左下边的[新建],创建所需的风管系统和管道系统
第三步,由于风管和管道过滤器是以系统类型来进行过滤区分的,所以在设置风管或者管道的过滤器时,我们应当勾选除系统外的相应的类别,在右边的过滤器规则中,选择的过滤条件为[系统类型]、[等于]、[xx系统]。如以设置暖通风中的回风系统为例,如下图所示
最后不要忘记点击确定。
第四步,在设置好我们需要的过滤器后单击添加,在最后弹出的[添加过滤器中]选择我们设置的过滤器即可。
第五步,根据要求设置过滤器颜色,以下是过滤器颜色设置标准
以下小编还是以设置暖通风中的回风系统为例为各位看官演示一次
注意:在建模时为显示出过滤器的效果,其视觉样式要选择着色模式
过滤器的设置就介绍到这里啦,如果各位看官有什么建议或者问题都可以给小编留言哦!
