RevitMEP-07机电样板之管道如何设置风管的属性
日期:2016-08-11 / 人气:
我们都知道在绘制风管的时候,需要设置风管的类型、风管的尺寸以及风管系统。
而这期呢,小编将着重为大家介绍如何设置风管的属性。各位看官,请看好咯~
1. 单击”系统”选项下,”HVAC”面板下的"风管",或者使用快捷键DT,如下图所示:

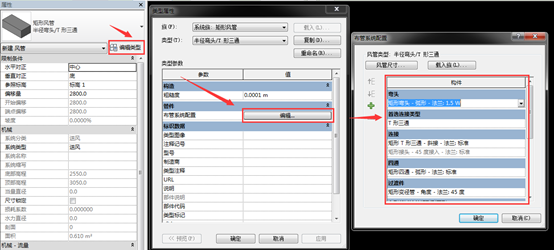

2. 选择属性栏中的"编辑类型",便会弹出一个对话框,在对话框里面选择类型便可进行进一步的编辑。
3. 编辑完管道属性后,各位看官,你也可以选择对管件进行进一步的编辑。
操作过程:属性下的编辑类型→布管系统配置中的编辑→构件下一系列管件的选择。
4. 各个选项的设置功能如下:
T形三通:设置T形三通的默认类型。
接头:设置风管接头的默认类型。
四通:设置四通的默认类型。
过渡件:设置风管变径的默认类型。
活接头:设置风管活接头的默认连接方式。
这些选项设置好了之后,便会减少我们绘制时候的麻烦。而我们在绘制风管的时候,只需选择好风管的尺寸和类型即可。
今天的每天一技就到此结束了,各位看官如有疑惑之处,便可在下方留言。
编辑:韩澄信息部
